Типография "Утро России" П.П.Рябушинского
1907-1908 гг., арх. Ф.О.Шехтель

Сохранилась
Современный адрес: Путинковский Большой пер., 5
Исторический адрес: Путинковский Большой пер., 3; Сретенская часть, 144/135

Источниковой базой реконструкции выступил план здания цокольного этажа архитектора Ф.Шехтеля 1907 г., материалы фотофиксации здания в XX веке - это фотография 1909 г. на которой запечатлен центральный фасад здания с боковым левым проездом и фотография 1972г., снятая с правого угла. Фотография 1972 г. несмотря на то, что отображает состояние здания на время, которое уже выходит за рамки реконструкции, но её выгодный ракурс и четкость позволяют восстановить, с высокой степенью достоверности, фасадные элементы, которые были плохо запечатлены на других источниках. На этой фотографии зафиксированы значительные изменения в облике здания, которое оно претерпело в период с 1909 по 1972 гг. - это прорезанные окна на уровне четвертого этажа, установка декоративных элементов на крыше, замковых камней над арками окон, бокового проезда и входного портала, а также памятной таблички со словами "ВСЯ НАША НАДЕЖДА ПОКОИТСЯ НА ТЕХ ЛЮДЯХ, КОТОРЫЕ САМИ СЕБЯ КОРМЯТ." . Здание сохранилось до настоящего момента, и у исследователей была возможностью осуществить натурные съемки памятника, которые помогали нам в вопросах установления истинного облика здания, хотя многие его сохранившиеся элементы были либо изменены, лидо добавлены новые. Создание модели производилось в программе SketchUp с использованием алгоритмов Match Photo для анализа размеров здания по фотографии. В процессе построения 3D модели типографии "Утро России" исследователями была использована техника high poly моделирования памятника, что дало возможность точнее отобразить особенности строения, к которым можно отнести неровности арок, кладки кирпичей, декоративных элементов и наложенной на них штукатурки, фактуру дерева, сглаженность углов и пр. Нанесение фактуры здания производилось в программе Autodesk 3Ds Max с использованием технологий наложения текстурных карт (normal, bump, reflection, displace, blend слои и т.п.), запекания теней с последующим рендером в Vray.


Местоположение здания на плане 1910 г.
и современном космоснимке Яндекс


3D модели – результаты проекта

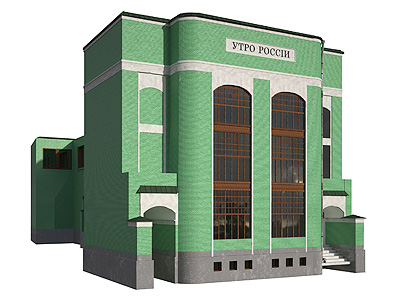

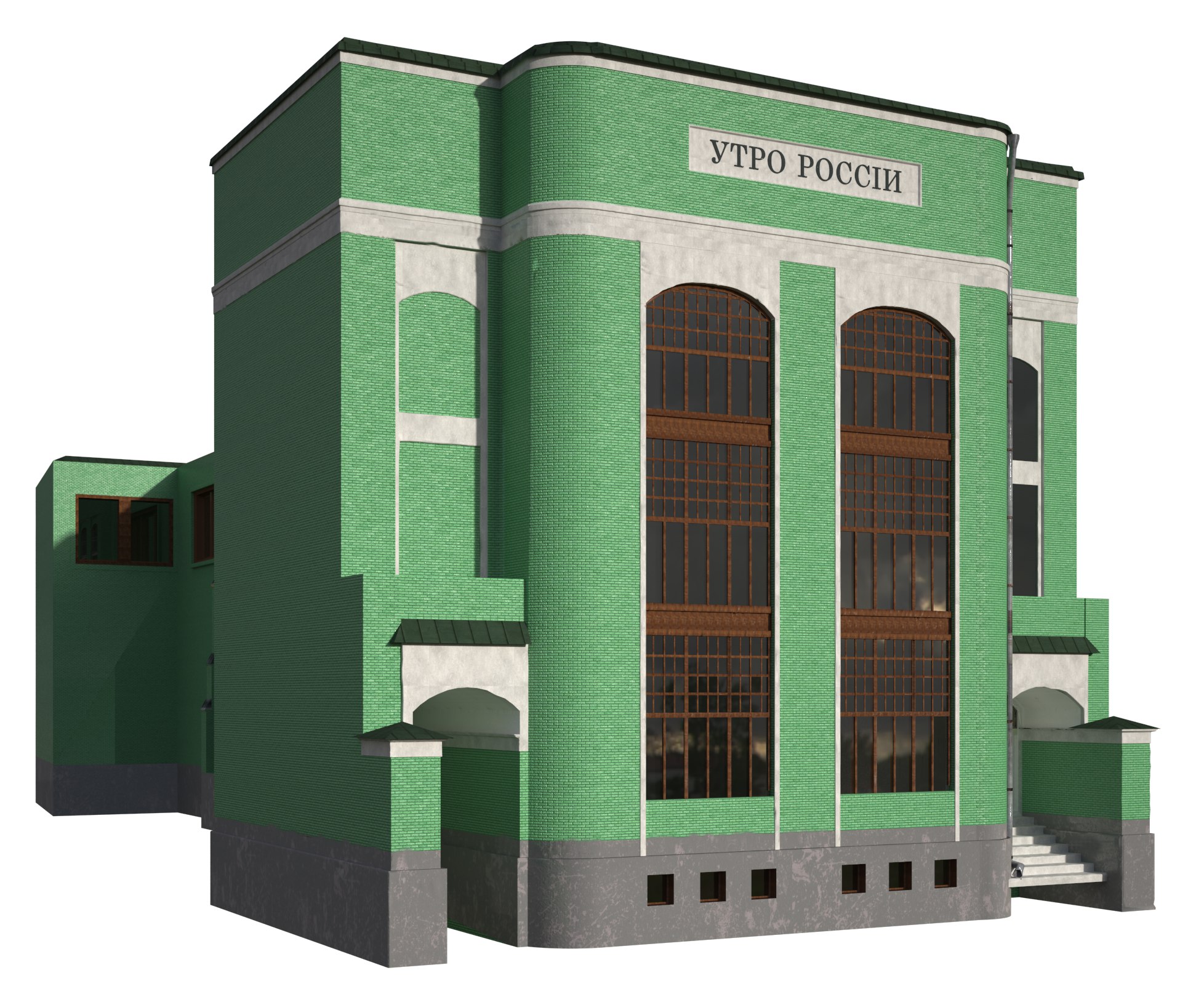

3D реконструкция.

Полный размер (549 kb)
