Проект «Виртуальная реконструкция московского Страстного монастыря»

Главная страница результатов проекта

Список зданий и сооружений на 1910 г.

Страстной монастырь
Не сохранился. Разрушен в 1937 г.
Исторический адрес: Тверская ул., 44

Одноэтажный деревянный флигель у северной стены
Середина XIX в., 1888 г.

Небольшой деревянный жилой флигель, примыкавший к монастырской ограде, был возведен между 1849 и 1861 гг., затем перестроен к 1891 г. (по данным страховой описи - в 1888 г.) Дом был обшит тесом и окрашен масляной краской.

Крыша здания видна на фотографиях.

3D модель дома на 1910-е годы выполнена в программе ArchiCAD.

Местоположение здания на плане 1910 г.
и современном космоснимке Яндекс

3D модели – результаты проекта

	3D реконструкция деревянного флигеля Страстного монастыря (№10 на плане) на 1910-е годы. Вид с востока.   Визуализация 3D модели выполнена в программе Lumion.   Полный размер (1.3 Mb)
	Интерактивная 3D модель деревянного флигеля Страстного монастыря (№10 на плане) на 1910-е годы в формате PDF.   Для просмотра 3D PDF модели используется программа Adobe Reader, для редактирования Adobe Acrobat X.   Полный размер (4.6 Mb)

Источники реконструкции

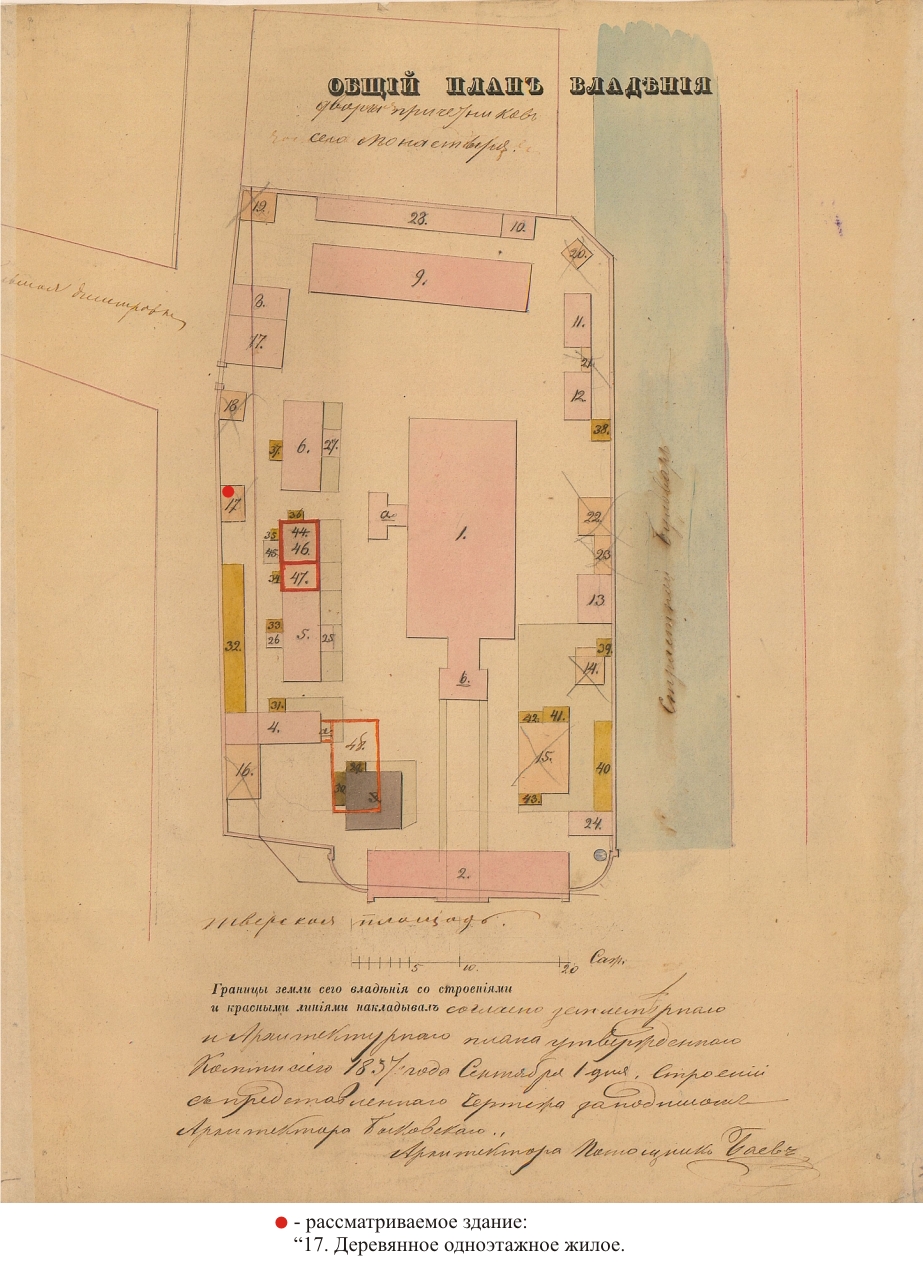

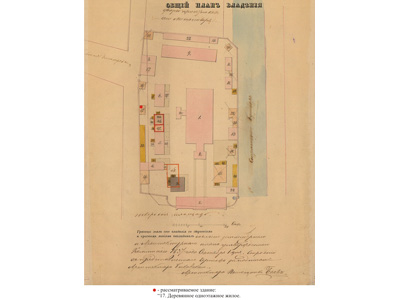

	1849 год. Генеральный план Страстного девичьего монастыря в Москве с обозначением новой колокольни. Архитектор М.Д.Быковский.   Рассматриваемое здание обозначено красным маркером.   РГИА. Ф.218. Оп.3. Д.1265. Л.11.   Полный размер (1.3 Mb)

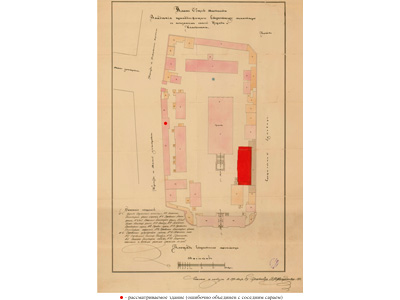

	1861 год с пометами 1863, 1866 годов. Генеральный план Страстного девичьего монастыря.   Рассматриваемое здание обозначено красным маркером.   ЦГА Москвы. Ф. Т-1. Оп.1 (Арбатская часть). Ед. хр. 1 (№1/1). Д.2. Л.1.   Полный размер (844 kb)
	1891 год. План Страстного девичьего монастыря. Архитектор В.Ф.Жигардлович.   Рассматриваемое здание обозначено красным маркером.   ЦГА Москвы. Ф.1185. Оп.1. Д.48. Л.7.   Полный размер (493 kb)
	1927 год. Аэрофотосъемка Страстной площади и Страстного монастыря. Фрагмент.   Рассматриваемое здание обозначено красным маркером.   Фото с сайта www.pastvu.com.   Полный размер (433 kb)
	1928 год. Генеральный план бывшего Страстного монастыря.   Рассматриваемое здание обозначено красным маркером.   ГНИМА им. А.В.Щусева. РI-1720.   Полный размер (392 kb)
	1935 год. Вид с балкона здания издательства "Известий" на собор и северо-восточную часть Страстного монастыря.   Рассматриваемое здание обозначено красным маркером.   Мосгорнаследие. Архив. Негатив IV-42-445.   Полный размер (799 kb)
